Из чего состоит цилиндропоршневая группа двухтактного двигателя

Цилиндропоршневая группа (ЦПГ) — это ключевой узел любого поршневого двигателя внутреннего сгорания, который преобразует энергию рабочей смеси в механическую работу. В двухтактных (2T) двигателях ЦПГ испытывает особенно высокие нагрузки из-за сокращённого цикла работы и сочетания функций смазки с топливом. Ниже — составные части и особенности конструкции ЦПГ двухтактного двигателя.

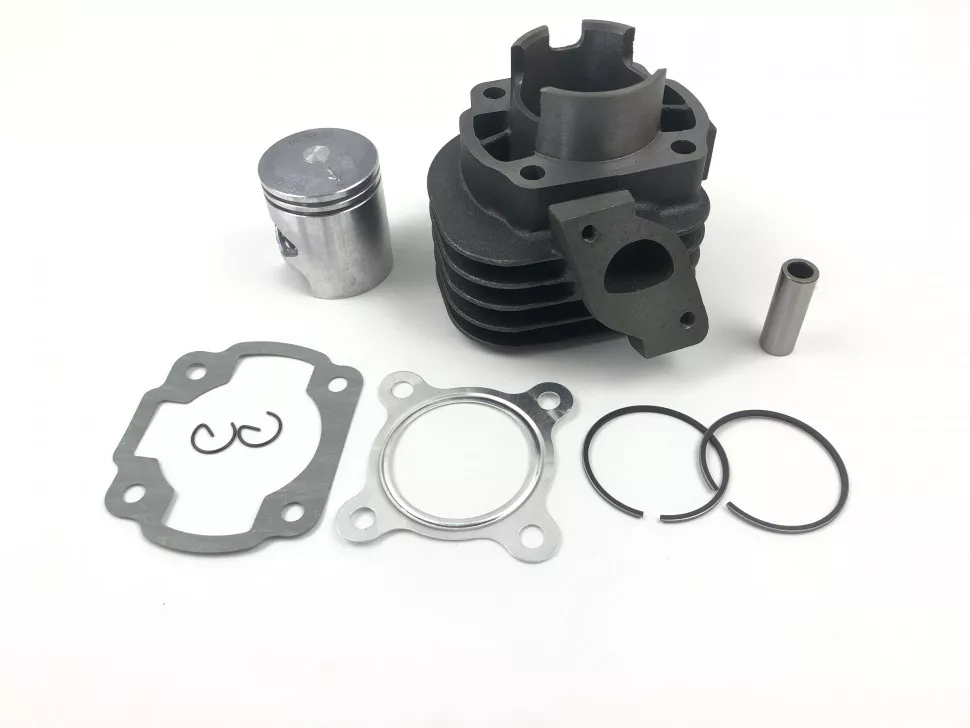

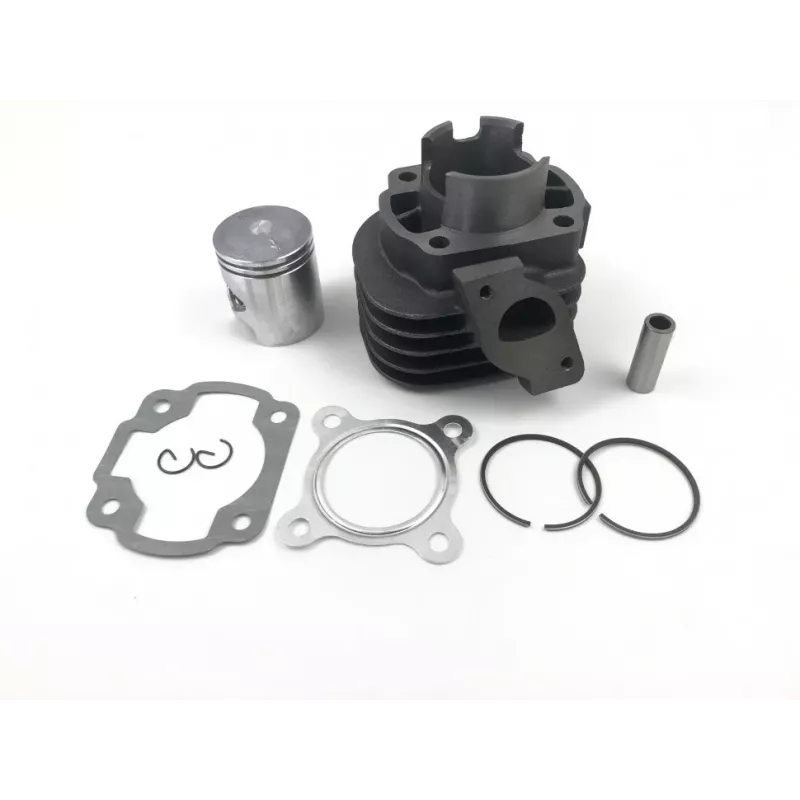

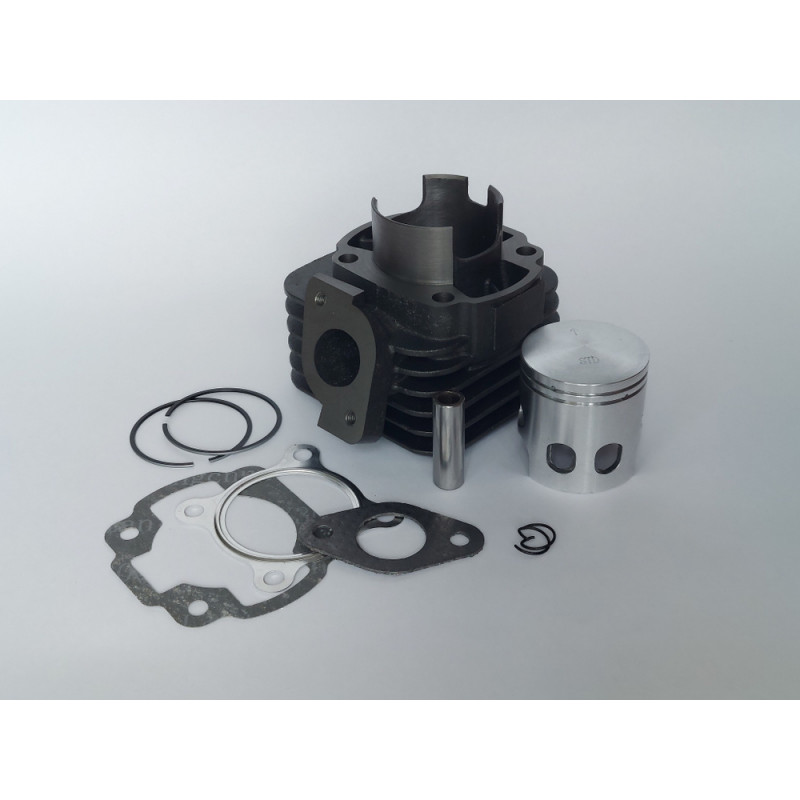

Основные компоненты цилиндропоршневой группы

1. Цилиндр / гильза цилиндра
   Это корпусная часть, в которой движется поршень. В некоторых конструкциях цилиндр выполнен из одного куска материала, в других — вставлена сменная гильза (металлическая вставка). Внутренняя поверхность цилиндра называется зеркалом, она должна быть гладкой и износостойкой.
2. Поршень
   Поршень — подвижная часть, двигающаяся возвратно-поступательно внутри цилиндра. Он состоит из:
• Днища (головки) — верхняя часть, на которую воздействуют газы в процессе сгорания.
• Юбки (направляющая часть) — нижняя часть, которая направляет поршень в цилиндре и воспринимает боковое давление.
• Канавки под кольца (прорези для поршневых колец) — на поршне делаются кольцевые канавки, в которые устанавливаются кольца.
3. Поршневые кольца
   Кольца нужны для герметизации (не допускать прорыв газов из камеры сгорания в картер) и для удаления излишков масла с цилиндрических стенок. Обычно в конструкции встречаются:
• Одно (или два) компрессионных кольца — они удерживают давление газов в камере сгорания.
• Маслосъёмное кольцо — удаляет лишнее масло со стен цилиндра, предотвращая его попадание в газовую смесь.
4. Поршневой палец (палец поршня)
   Этот элемент соединяет поршень с шатуном. Поршневой палец вставляется в бобышки поршня (специальные выступы) и в верхнюю головку шатуна. Конструкция может предусматривать «плавающий» палец (свободно вращается) или фиксированный.
5. Шатун (частично относится к ЦПГ / сопряжённым узлам)
   Хотя шатун часто относят к кривошипно-шатунному механизму (КШМ), он тесно взаимодействует с поршнем через поршневой палец, поэтому его можно считать сопряжённым компонентом. Шатун передаёт усилие от поршня к коленчатому валу.
6. Крепёж и уплотнительные элементы
   В состав группы входят также стопорные кольца (фиксирующие поршневой палец), шайбы, прокладки, иногда втулки или втулочные вставки (если конструкция предусматривает сменность деталей). Эти элементы обеспечивают правильную фиксацию и герметичность.

Особенности ЦПГ в двухтактных двигателях

1.      В двухтактных моторах смазка подмешивается к топливу (или поступает в картер), поэтому компоненты ЦПГ должны быть максимально износостойкими и устойчивыми к смазочным условиям.

2.      Высокие температурные и механические нагрузки из-за быстрого цикла работы.

3.      Особое внимание к качеству кольцевой группы и прилеганию колец, поскольку прорыв газов и утечка компрессии сильно снижают эффективность.

4.      Важность лёгких материалов (для уменьшения инерционных нагрузок) и точной балансировки.
