Штангенциркуль — это универсальный измерительный инструмент, предназначенный для определения линейных размеров деталей: наружных, внутренних и глубины отверстий. Он широко используется в машиностроении, слесарных и токарных работах, а также в лабораторных измерениях благодаря точности и простоте конструкции.
Устройство штангенциркуля
Основные элементы штангенциркуля —
это штанга с миллиметровой шкалой, подвижная рамка с нониусом (вспомогательной
шкалой), губки для измерений и глубиномер. Нижние губки служат для измерения
наружных размеров, верхние — для внутренних, а выдвижной стержень на конце
штанги позволяет измерять глубину отверстий. На рамке обычно расположен винт
фиксации, который удерживает её в нужном положении.
Виды по способу считывания показаний
Штангенциркули различаются по
способу отображения результатов измерения.

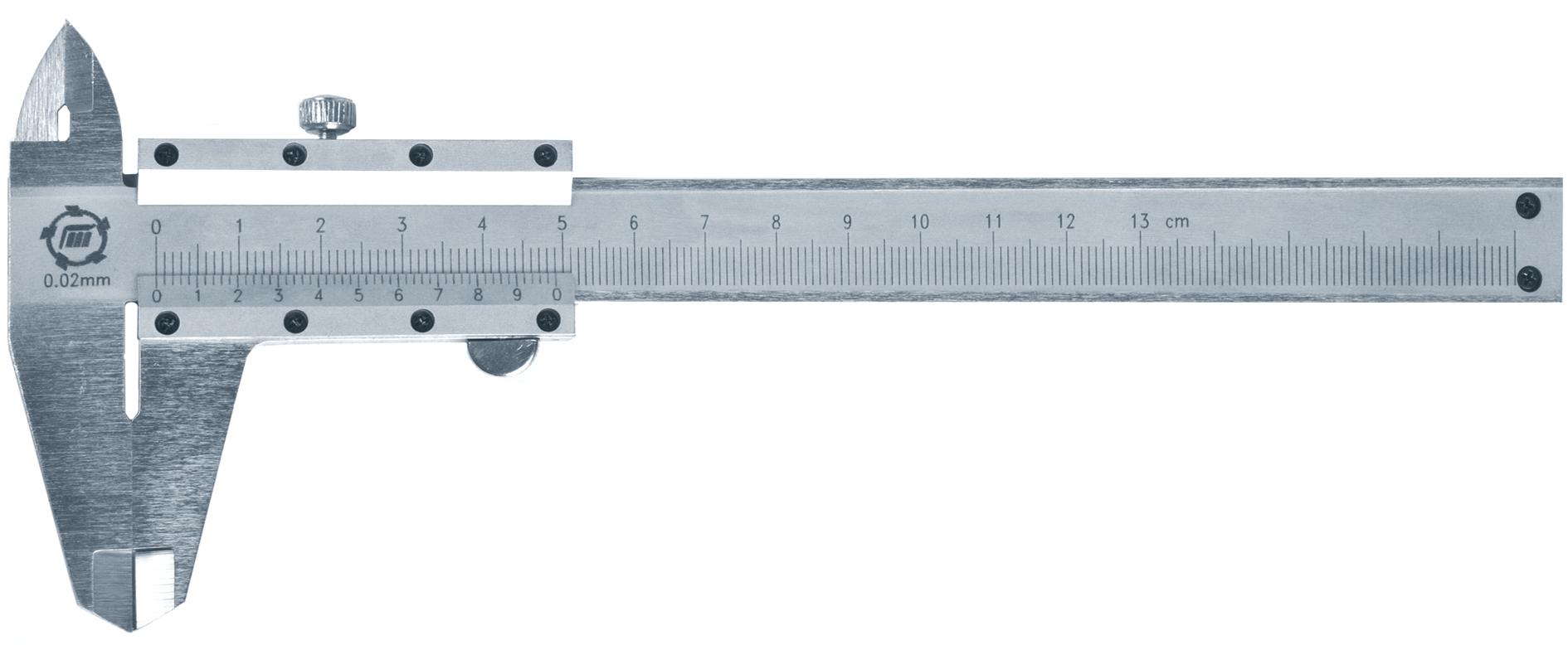

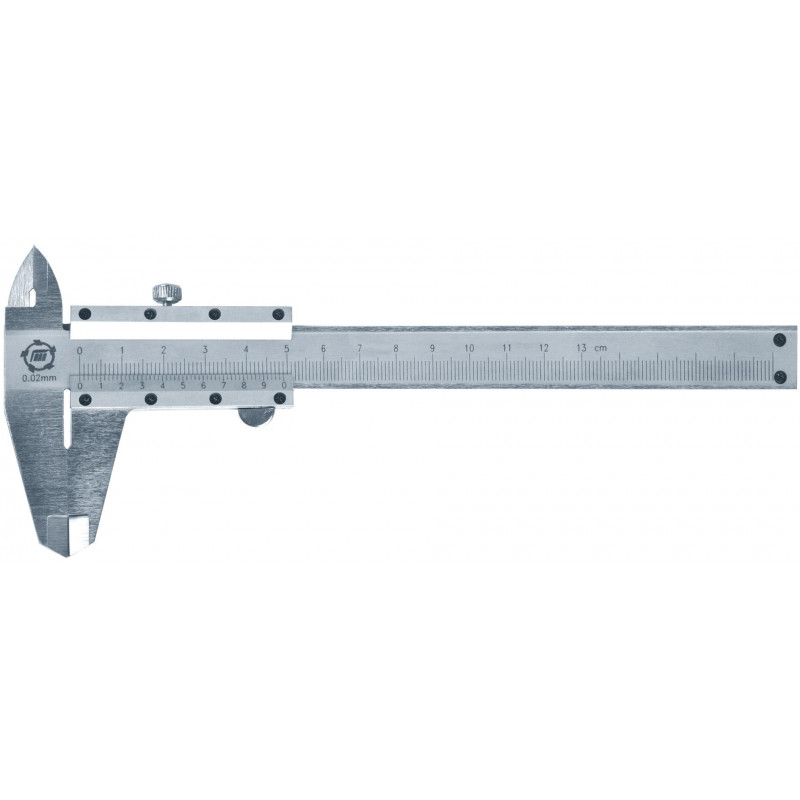

Нониусные штангенциркули —
классический тип, где показания считываются с основной шкалы и нониуса. Они не
требуют питания и отличаются высокой надёжностью, но требуют внимательности при
чтении делений.

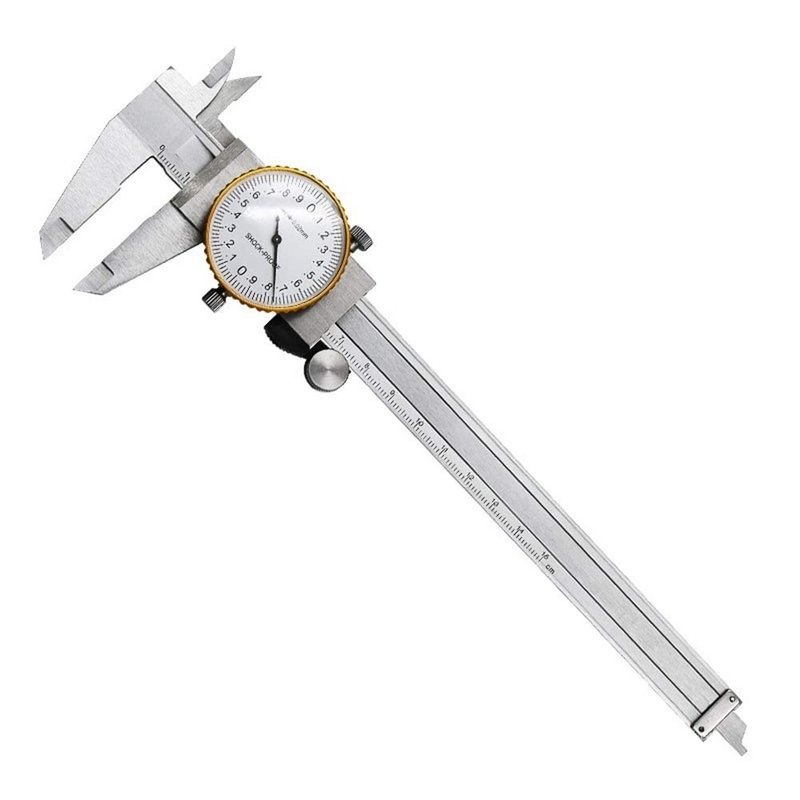

Циферблатные
штангенциркули оснащены круговой шкалой со стрелкой, которая показывает
доли миллиметра. Такой тип удобен для быстрого считывания, но требует
аккуратного обращения.

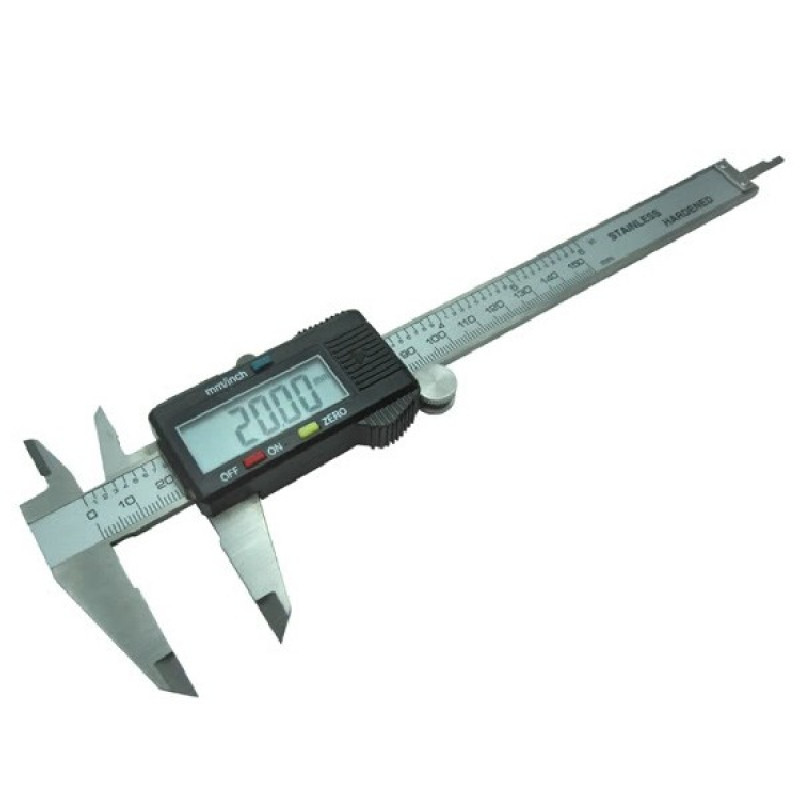

Электронные (цифровые)
штангенциркули имеют дисплей, на котором результат измерения отображается
автоматически. Они позволяют легко переключать единицы измерения и сбрасывать
показания в любой точке, однако зависят от источника питания.
Виды по конструкции и назначению
По конструкции и назначению
выделяют несколько типов.
ШЦ-I — стандартный
штангенциркуль с двумя парами губок и глубиномером. Это самый распространённый
вариант.
ШЦ-II — инструмент с
микрометрической подачей, позволяющей плавно перемещать рамку для более точной
настройки.
ШЦ-III — односторонний
штангенциркуль, предназначенный для измерения крупных деталей.
Существуют также специальные
разновидности:
- Разметочные
штангенциркули — имеют заострённые губки для нанесения рисок;
- Штангенциркули
для канавок — снабжены узкими губками для измерения пазов и
углублений;
- Штангенциркули
для стенок труб — позволяют измерять толщину цилиндрических деталей;
- Штангенциркули
для уступов — имеют изменённую форму губок для измерения перепадов
высоты.
Для повышения износостойкости
измерительные поверхности некоторых моделей делают из твёрдых сплавов.
Точность и диапазон измерений
Точность штангенциркулей зависит от
их типа. У нониусных инструментов цена деления обычно составляет 0,1 мм, у
циферблатных — 0,02 мм, у электронных — 0,01 мм. Диапазон измерений может быть
различным — от 100 до нескольких тысяч миллиметров в зависимости от модели.
Правила работы
При измерении губки должны плотно
прилегать к детали без перекосов и чрезмерного давления. Перед началом работы
проверяют, совпадают ли нули шкал при полном закрытии губок. Важно содержать
инструмент в чистоте, не допускать падений и хранить в защитном футляре.
Заключение
Штангенциркуль остаётся одним из
самых востребованных измерительных инструментов благодаря простоте, точности и
универсальности. Разнообразие его видов позволяет выбрать подходящий прибор для
любых задач — от бытовых измерений до высокоточных инженерных работ.
